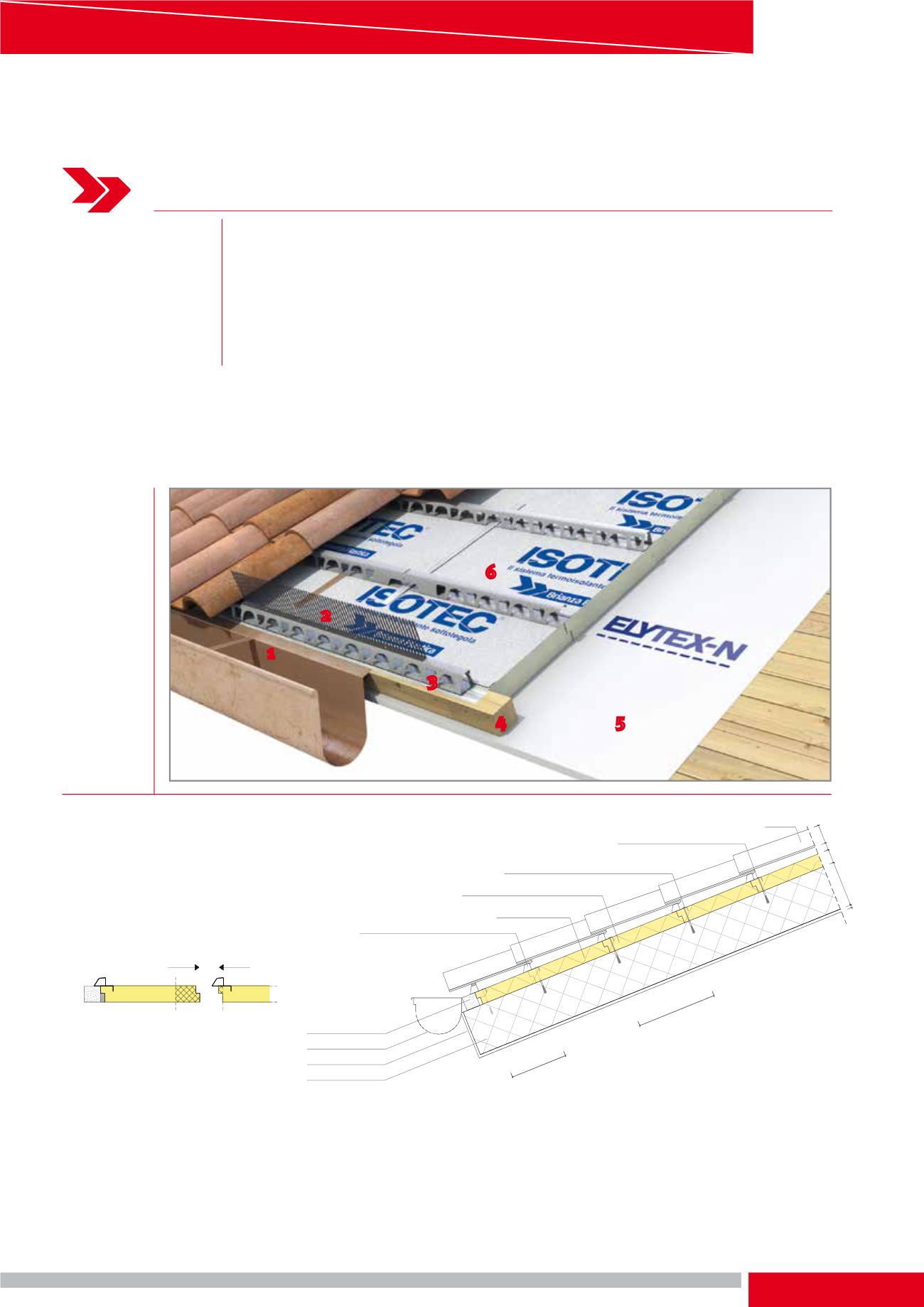

Partenza in gronda.
Posa del sistema
Dopo aver posizionato lungo la linea di gronda il listone di partenza con lo
stesso spessore dei pannelli, assicurarsi che la prima fila di tegole “entri”
nel canale di gronda per almeno 1/3 della bocca del canale utilizzando
l’apposito pannello Isotec di partenza o refilando direttamente in
cantiere quelli di modulo standard. Oltre ai suddetti metodi, è possibile
partire con la prima fila secondo le caratteristiche specifiche del tetto,
assicurando in ogni caso l’impermeabilizzazione della superficie.
* In caso di contatto tra il canale di gronda in rame ed il correntino metallico, è necessario interporre uno strato isolante
(es. guaina in alluminio butilico) al fine di evitare possibili fenomeni di corrosione elettrochimica.
** Lungo la linea di gronda è opportuno utilizzare l’elemento parapasseri areato, che impedisce l’accesso di volatili nel sottotegola.
Lo spessore del listello parapasseri assicura la continuità di pendenza nella posa dell’ultima fila di tegole sulla linea di gronda.
Assicurarsi che la posa avvenga nel verso corretto e con i “pettini” rivolti all’esterno.
*** Nel caso di posa su struttura in legno prevedere l’applicazione della membrana impermeabile traspirante Elytex-N
o prodotto equivalente.
1
- Canale di gronda*
2
- Listello di gronda in PVC con pettine parapasseri**
3
- Correntino portategole in aluzinc
4
- Listone di partenza, scanalato nella parte
inferiore, per eventuale deflusso infiltrazioni
accidentali acqua
5
- Membrana Elytex-N***
6
- Pannello Isotec
ISOTEC. IL SISTEMA TERMOISOLANTE SOTTOTEGOLA. ISOTEC. IL SISTEMA TERMOISOLANTE SOTTOTEGOLA.
Listone di
partenza
filo gronda
Correntino portategole in aluzinc
Pannello Isotec
Anima isolante in poliuretano
Fissaggio da eseguire sempre nella
parte inferiore del correntino
Tasselli ad espansione per
struttura in laterocemento
Tegole
Passo del pannello Isotec
(fornito a misura da 280 a 420 mm)
Passo del pannello
di gronda ridotto
Canale di gronda
Intonaco
Soletta in cis
80
33 60
200
12
